Электромагнитный теплосчетчик КМ-5

Руководство по эксплуатации KM-5
Особенности теплосчетчика КМ-5:

• Широкий динамический диапазон измерения G_max/G_min=1000;
• Малая длина прямых участков трубопроводов (3Ду-1Ду);
• Типоразмеры первичных преобразователей расхода от Ду=15 мм до Ду=300 мм;
• В теплосчетчике КМ-5 имеется датчик пустой трубы, благодаря которому при отсутствии теплоносителя в трубопроводе обнуляется текущий результат измерения расхода;
• Измерение реверсивных потоков в автоматическом режиме;
• Контроль температуры наружного воздуха;
• В программном обеспечении теплосчетчиков и счетчиков-расходомеров установлена процедура автокалибровки, которая позволяет поддерживать метрологические характеристики на протяжении межповерочного интервала, равного 4-м годам;
• Приборы независимо от класса точности удовлетворяют требованиям лучших классов: 1-го по рекомендации Международной Организации Законодательной Метрологии (МР75) и класса С по ГОСТ 51649-2000. Теплосчетчики КМ-5 по нормам погрешности измерения расхода соответствуют требованиям российских и международных стандартов.
• Теплосчетчики и счетчики-расходомеры снабжены интерфейсами RS-232, RS-485 для вывода информации на принтер, модем, персональный компьютер или другие устройства;
• Глубина архивации среднечасовых параметров — 42 дня, а среднесуточных — 12 месяцев, что позволяет в случае возникновения спорных ситуаций между поставщиком и потребителем энергоресурсов иметь объективную информацию о характеристиках системы тепловодоснабжения.

Пределы измерений преобразователей расхода теплосчетчика КМ-5:

Диаметр условного прохода Ду, мм	Пределы измерения объемного расхода, м3/ч
	Минимальный (Gmin)	Максимальный (Gmax)
15(р) *	0.0025	2.5
15	0.006	6
25(р) *	0.009	9
25	0.016	16
32	0.03	30
40	0.04	40
50	0.06	60
65	0.10	100
80	0.16	160
100	0.25	250
150	0.6	600
200	1.0	1000
300	2.5	2500

Описание электронного вычислительного блока теплосчетчика КМ-5:

Электронный блок (вычислитель теплоты) теплосчетчика КМ-5 представляет собой промышленный контроллер с резидентным программным обеспечением. ЭБ КМ-5 конструктивно выполнен в пылевлагозащищенном корпусе, размещенном непосредственно на первичном преобразователе расхода. К ЭБ КМ подключается 1 ПРЭ, 2 термопреобразователя, 1 термопреобразователь для измерения температуры окружающего воздуха и до 2 датчиков давления. Электронный блок выполняет измерение, оцифровку и последующую обработку выходных сигналов датчиков расхода, температуры и давления теплоносителя.
Вычисленные параметры теплоносителя могут быть переданы в единицах измерения (т/ч, кПа, °С ...) на ПЭВМ, либо в информационную сеть по интерфейсу RS-485. ЭБ КМ-5 предназначен также для формирования питающего напряжения катушек возбуждения электромагнитного преобразователя расхода, стабилизированного тока для ПТ и напряжения питания датчиков давления.
На передней панели электронного блока размещены индикатор и четыре кнопки управления (см. фото выше).
Для организации учета расхода по второму трубопроводу и теплового учета в открытых системах теплоснабжения у потребителя и на источнике теплоты предусмотрена модификация электронного блока, работающая совместно с ЭБ КМ в режиме преобразователя первичных сигналов (ППС). ППС выполняет измерение, оцифровку и предварительную обработку сигналов датчика расхода, до 2 датчиков давления и 2 датчиков температуры теплоносителя. Вычисленные величины и служебные сообщения (информация об ошибках, сбоях, нештатных ситуациях и т.п.) передаются в ЭБ КМ по интерфейсу RS-485.
В теплосчетчиках КМ-5-2, КМ-5-3, КМ-5-4, КМ-5-5 и КМ-5-6 один из электронных блоков выполнен в модификации ППС.

Техническое обслуживание теплосчетчика КМ-5.

Теплосчетчик не требует специального обслуживания.
Введенный в эксплуатацию теплосчетчик (ТС) требует периодического осмотра с целью:

• соблюдения условий эксплуатации ТС;
• отсутствия внешних повреждений составных частей ТС;
• проверки надежности электрических и механических соединений;
• проверки наличия пломб на составных частях ТС;
• проверки наличия напряжения питания;
• проверки работоспособности ТС.

Периодичность осмотра зависит от условий эксплуатации, но не должна быть реже одного раза в неделю.

Периодически (период зависит от температуры в трубопроводе и определяется экспериментально) необходимо проверять наличие масла в защитных гильзах термопреобразователей и восполнять его потери от высыхания.

В случае применения ТС в условиях теплоносителей, имеющих физико-химический состав, отличающийся от требований нормативных документов, необходимо производить периодическую промывку проточной части ПРЭ без применения абразивных материалов.
Промывку производить регулярно в сервисном режиме, не допуская метрологического отказа. Периодичность промывки проточной части ПРЭ зависит от конкретных условий эксплуатации.

Для уменьшения влияния ферромагнитных включений, содержащихся в теплоносителе, рекомендуется применять магнитно-механические фильтры.

При эксплуатации и обслуживании теплосчетчика необходимо соблюдать «Правила эксплуатации электроустановок потребителем» и «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок».

ЗАПРЕЩАЕТСЯ устранять дефекты первичного преобразователя, не убедившись в отсутствии давления в магистрали.


Теплосчетчик подвергается обязательной первичной поверке, а также периодической поверке не реже одного раза в три года или в случае, когда его показания вызывают сомнения в исправной работе самого теплосчетчика.


Поверка теплосчетчиков проводится по методике МП 42968951-2001.

Документы для скачивания

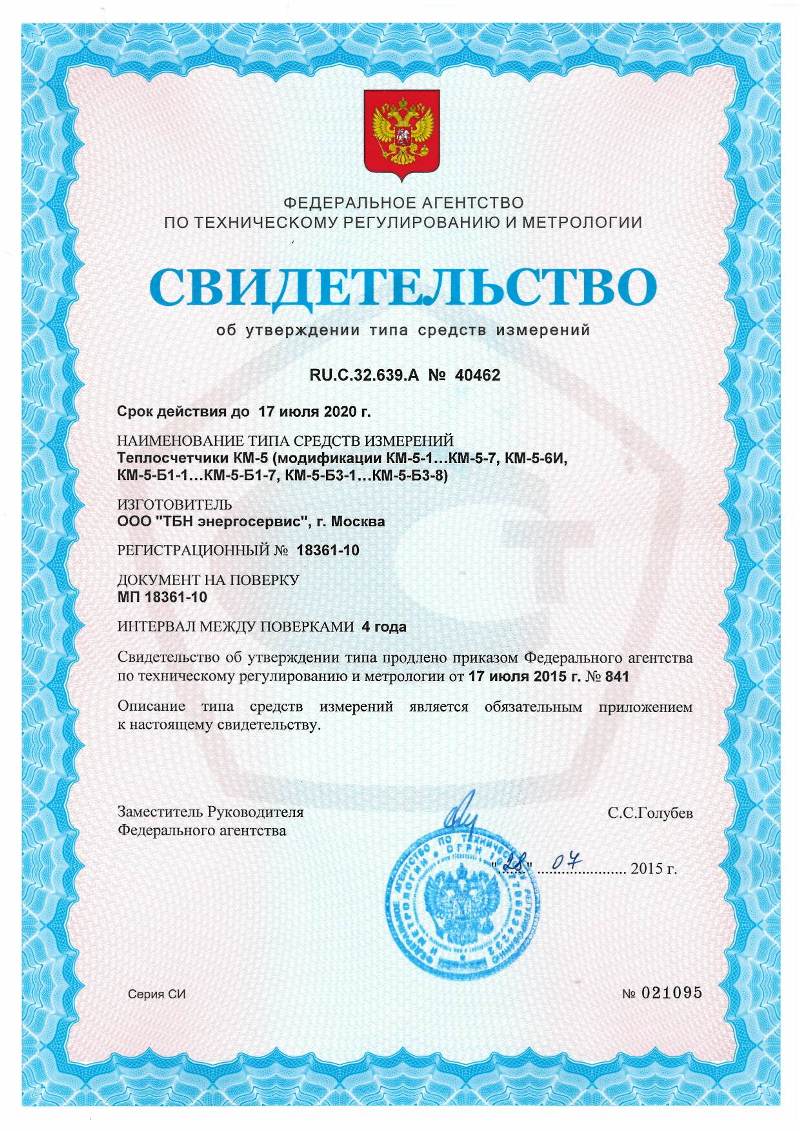

• Свидетельство об утверждении типа КМ-5.jpg

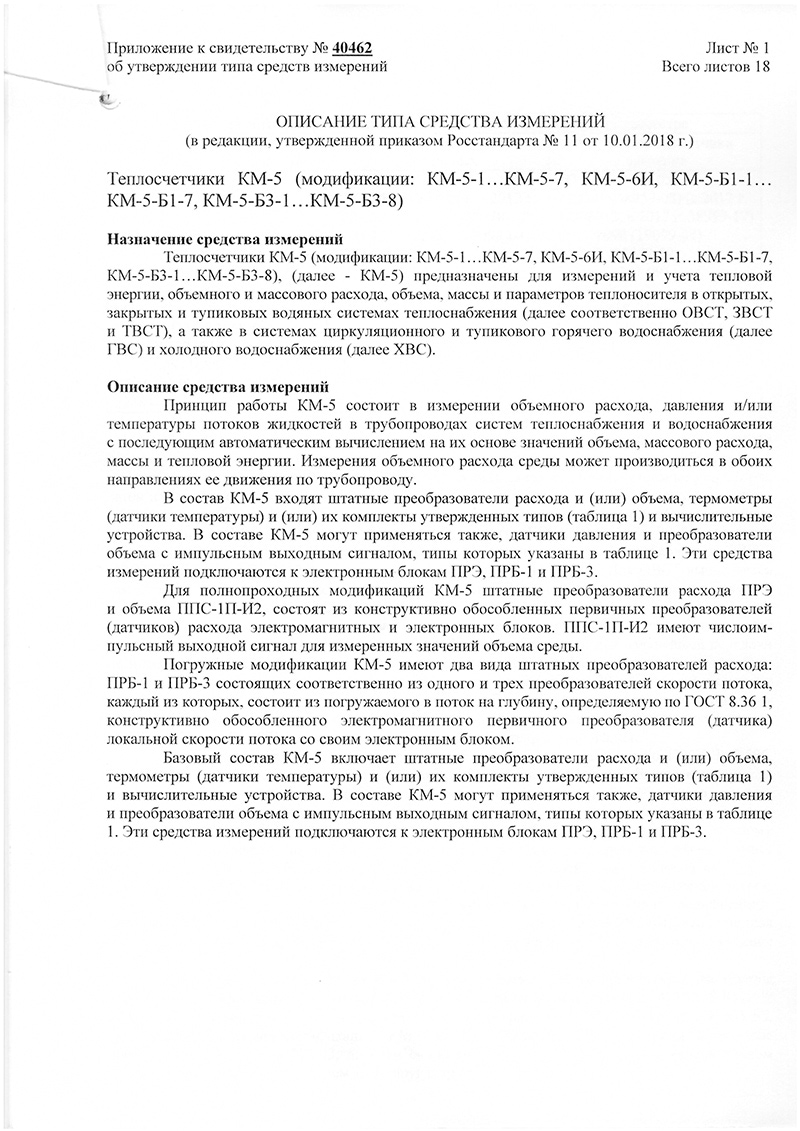

• Описание типа КМ-5 1.jpg

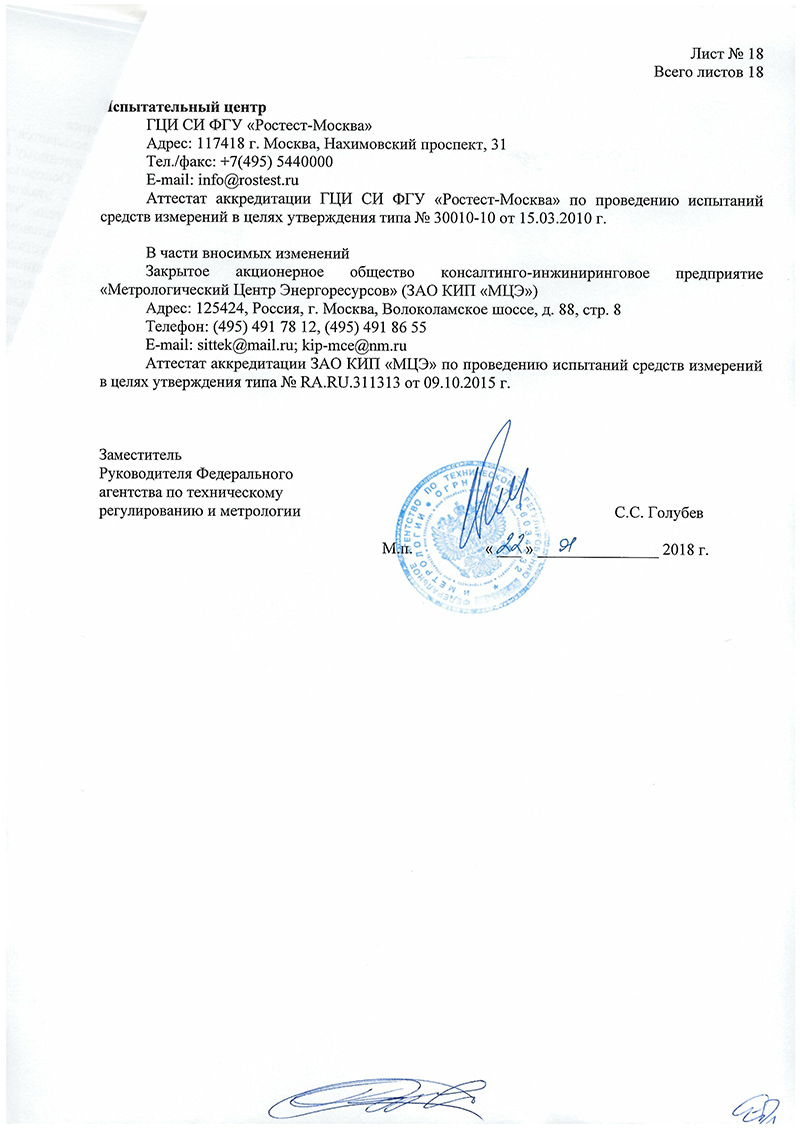

• Описание типа КМ-5 2.jpg

Теплосчетчик КМ-5 предназначен для измерения, учета и регистрации количества теплоты, а также объема, массы, объемного и массового расхода и других параметров теплоносителя в одной или нескольких контролируемых системах одновременно.

Модификация КМ-5-1

• КМ-5-1, закрытая система, Q = M₁•(h₁ – h₂).

Модификации КМ-5-2, КМ-5-3, КМ-5-4, КМ-5-5, КМ-5-6 и КМ-5-7

• КМ-5-2, закрытая система с контролем расхода (G₂) в обратном трубопроводе, Q = M₁•(h₁ – h₂);
• КМ-5-3, открытая система, Q = M₁•(h₁ – h₂) + M_п•(h₂ – h_х);
• KM-5-4, КМ-5-7, открытая система, Q = M₁•(h₁ – h_х) – M₂•(h₂ – h_х);
• КМ-5-5, открытая система с контролем ГВС, Q = M₁•(h₁ – h_х) – M₂•(h₂ – h_х), Q₂ = Q_гвс = (M₁ – M₂)•(h₃ – h_х);
• КМ-5-6, открытая система с контролем ГВС, Q = M₁•(h₁ – h_х) – M₂•(h₂ – h_х), Q₂ = Q_гвс = M₃•(h₃ – h_х).

Индексы: 1 — подающий, 2 — обратный, п — подпиточный, 3 — трубопровод ГВС. В теплосчетчиках КМ-5-4, КМ-5-5, КМ-5-6 и КМ-5-7 через обратный трубопровод допускается реверс потока.

В стоимость комплекта КМ-5 не входит цена преобразователя расхода (G3) с импульсным выходом.

В комплект КМ-5 всех модификаций не входят блок питания и подобранная пара термопреобразователей.


Дополнительные аксессуары для КМ-5

Тип	Длина погружной части, мм	Цена без учета НДС, руб.
Комплект термопреобразователей КТС-Б (подобранная пара)	80; 100; 120-160	4413
Термопреобразователь ТС-Б	80; 100; 120-160	2205
Блок питания БП-3В, БПи-3В		2664
Адаптер карт памяти «Reader КМ-5»		3869
