Установка поверочная переносная NAUTILUS

Назначение

Установки поверочные переносные NAUTILUS (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц объема жидкости в потоке и объемного расхода жидкости, измерений температуры и избыточного давления жидкости, а также интервалов времени.

Описание

Принцип действия установок основан на измерении объема жидкости в потоке и объемного расхода жидкости с помощью преобразователя расхода, измерений температуры и давления жидкости с помощью термопреобразователей сопротивления и датчиков давления, за определенный интервал времени, включенных в единый гидравлический тракт с поверяемым средством измерений.

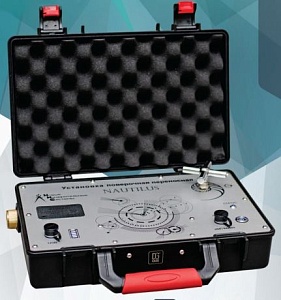

Установки состоят из преобразователя расхода, гидравлического тракта рабочего контура и измерительно-вычислительного блока, которые находятся в переносном корпусе и управляются либо с клавиатуры на панели управления, либо с дистанционного устройства управления. Установки имеют исполнение базовое или заказное. В исполнении базовом дополнительно установлен частотно-измерительный канал и канал времени, дистанционное устройство управления выполнено на базе смартфона или планшета и опционально в состав могут включаться термопреобразователь сопротивления, датчик давления жидкости. В исполнении заказном дополнительно установлен дисплей и (или) клавиатура.

Объем жидкости в потоке и объемный расход жидкости вычисляется и индицируется измерительно-вычислительным блоком на основе данных, измеренных преобразователем расхода.

Подключение установок к гидравлическому тракту рабочего контура, в котором расположено поверяемое средство измерений, производится с помощью трубопроводов (гибких шлангов) через быстроразъемные соединения. Жидкость проходит через поверяемое средство измерений, вводный трубопровод (гибкий шланг), гидравлический тракт рабочего контура и преобразователь расхода установки, и далее, через выходной трубопровод (гибкий шланг), либо в сток, либо в накопительную емкость.

Информацию с поверяемого средства измерений считывают:

• визуально по показаниям счетного устройства (шкалы) поверяемого средства измерений и вводом с клавиатуры устройства дистанционного управления или клавиатуры измерительно-вычислительный блока;

• автоматически с выхода (аналогового/цифрового) поверяемого средства измерений, соединенного с измерительным каналом установки;

• автоматически с помощью оптоэлектронного узла съёма (оптосчитывателя) (поставляется опционально);

• автоматически с помощью фотофиксации показаний индикатора поверяемого средства измерений (при наличии устройства дистанционного управления на базе смартфона);

Контроль установленного объемного расхода жидкости и прошедшего объема жидкости в потоке осуществляется по показаниям индикатора дистанционного устройства управления или индикатора измерительно-вычислительного блока.

После проведения процедуры поверки в энергонезависимой памяти установки сохраняются результаты измерений.

При использовании дистанционного устройства управления, подключенного к сети интернет, результаты могут быть переданы на удаленные серверы или устройства.

Пломбировка установок осуществляется при помощи самоклеющейся пломбы, установленной на лицевой панели, с нанесением на нее знака поверки.

Заводской номер наносится на маркировочную табличку, закрепленную на корпусе установки, методом лазерной гравировки.

Установка поверочная переносная

NAUTILUS

21

101.

2021

!1 |Sf

ООО «НиС» г. Санкт-Петербург

Программное обеспечение

Программное обеспечение установок встроенное и автономное.

Встроенное программное обеспечение установок предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения результатов измерений и их вывода на устройства индикации, передачи на внешние устройства, защиты от несанкционированного доступа к работе и данным установки.

Программное обеспечение установок встроенное в микросхемы системы управления, сбора и обработки информации, не изменяемое и не считываемое.

Автономное программное обеспечение, установленное на дистанционное устройство управления, предназначено для обработки массивов информации, обеспечивает связь с установкой.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.

Нормативные документы

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.

ТУ 26.51.52.110-001-20193610-2020 Установки поверочные переносные NAUTILUS. Технические условия.
